NVIDIA对于挖矿真是上心！不但推出了专门的CMP HX系列矿卡，甚至将安培家族用于加速计算卡的顶级大核心A100也拿了过来，这就是CMP 170HX，据说还有个更高端的CMP 220HX。

之前我们曾经见过CMP 170HX的样品，现在有国外博主也拿到了一块，并进行了拆解、简单测试。这也是NVIDIA亲自出品的第一块矿卡。

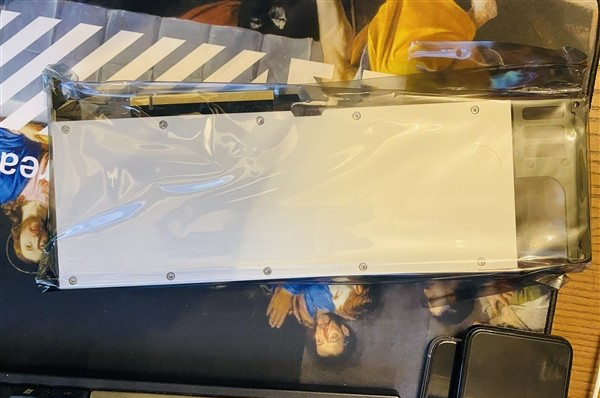

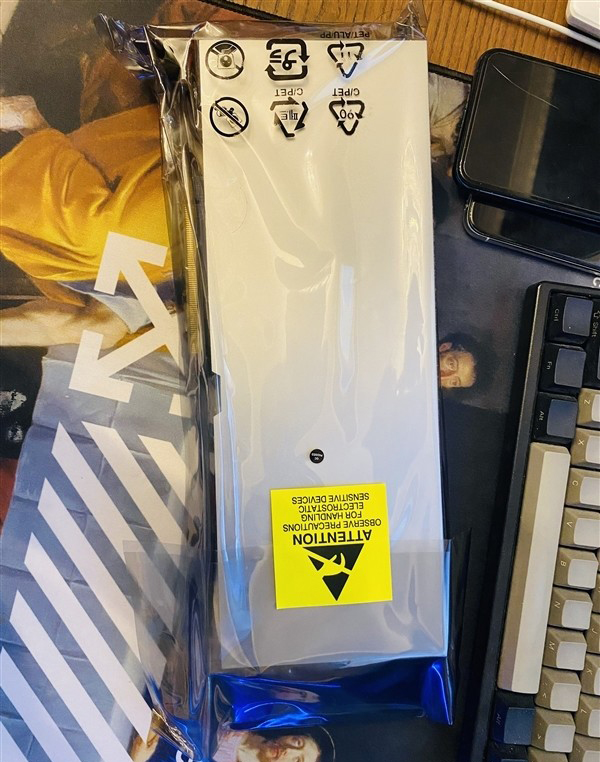

该卡的造型和A100 PCIe加速计算卡基本一致，无风扇被动散热(类似服务器方案依赖整机风扇)，双插槽厚度，自然没有视频接口。

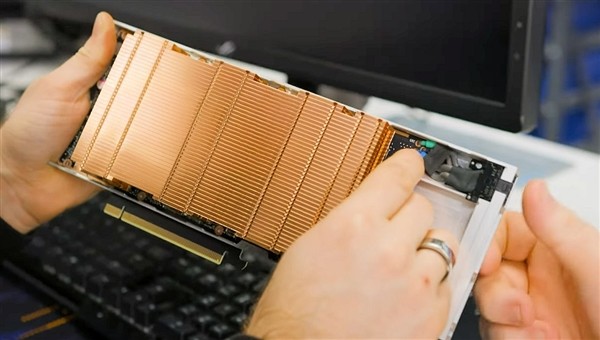

外壳是铝材质，没有任何标记之类的，内部则是一大块铜质散热片，覆盖整个PCB电路板。

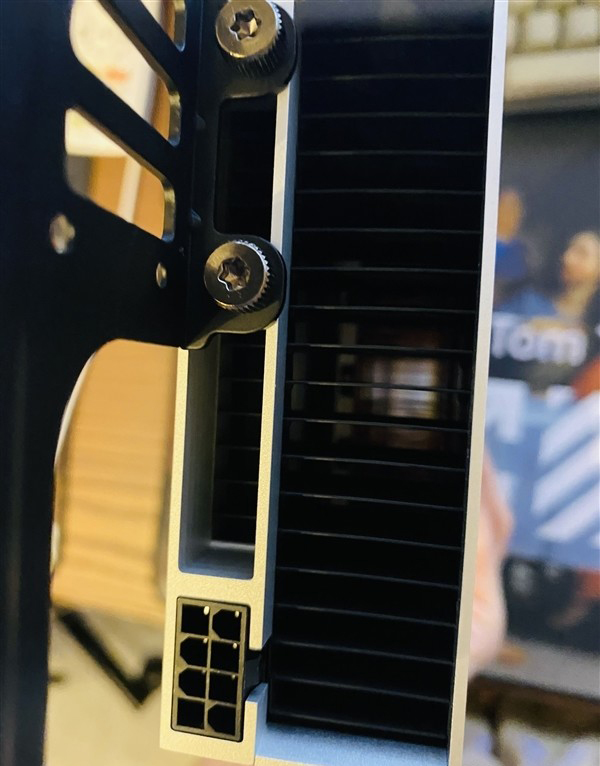

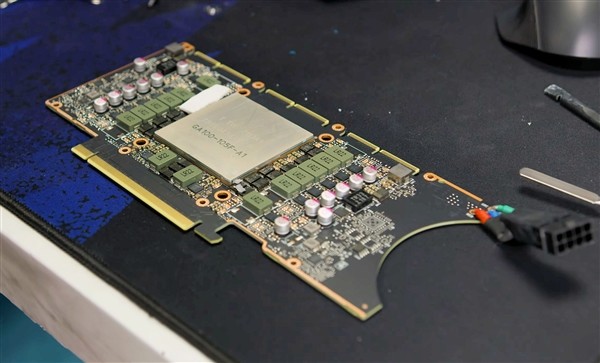

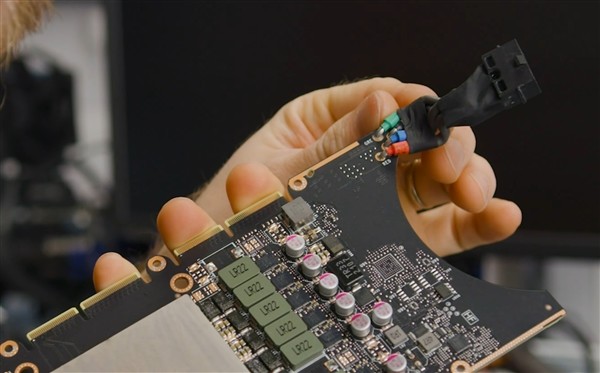

PCB板造型也很别致，尾部一个弧形缺口，而辅助供电不是常见的PCIe 6/8针，是常见于主板上给CPU辅助供电的PES 8针，因此需要转接。

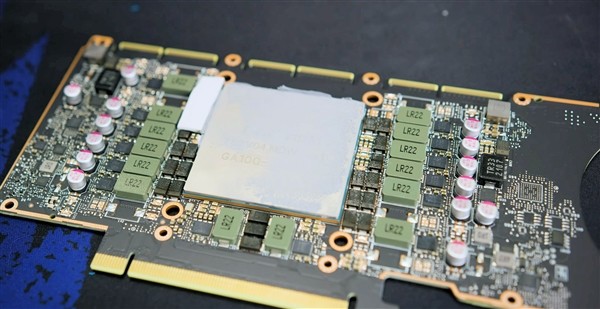

电路板布局紧凑，用料相当高级，而GPU芯片本身和周边基板全部覆盖上了厚实的散热顶盖。

内核代号为GA100-105F。

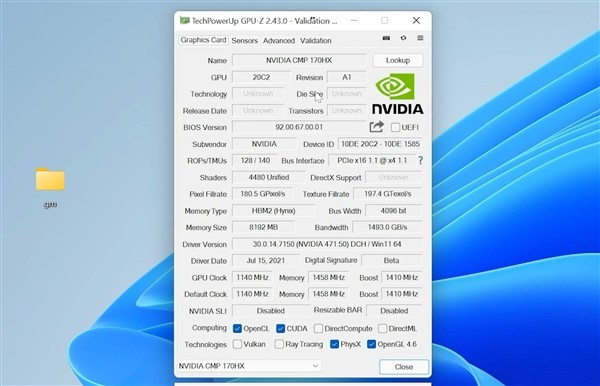

GPU-Z可以识别出大部分信息，比如CMP 170HX型号、4480个流处理器、140个纹理单元、128个ROP光栅单元、SK海力士8GB HBM2显存、1140-1410MHz核心频率，等等。

相比之下，A100加速卡有6912个流处理器，这里屏蔽了超过三分之一，显存原本也有80/40GB之多，现在只剩下8GB，当然也足够了，毕竟以太坊DAG文件还不到5GB。

挖矿性能实测以太坊在165MH/s左右，但不能调节频率，功耗虽然可以在200-250W之间变动，但完全不影响挖矿算力。

DirectX、OpenGL、Vulkan、CUDA等图形相关技术统统被屏蔽。虽然GPU-Z识别显示支持CUDA，但根本没法用，甚至无法使用CUDA内核渲染Blender。

这也就注定了，它除了挖矿，啥都不能干。

但就是这么个家伙，据说要5000美元！
